多控开关接线图，多控开关接线图图片

1、多控开关可以安装在灯具里面或者墙壁上，引出两根信号线并联分开关，布线设计时相当方便节约，不管多少个分开关都只用两根细电线并联就行多控开关接线图了，只要点一下任意一个分开关，照明负载就能开通和关闭一开多控开关接线图如下。

2、6 然后将开关多控开关接线图的每个要使用的孔中与公共端相反的另一个端子，分别接到每个要控制的负载的另一端7 最后接通电源，通过旋转开关的拨片或按键即可控制每个接入的负载通断初学者6孔多控开关的接线图如下公共端2。

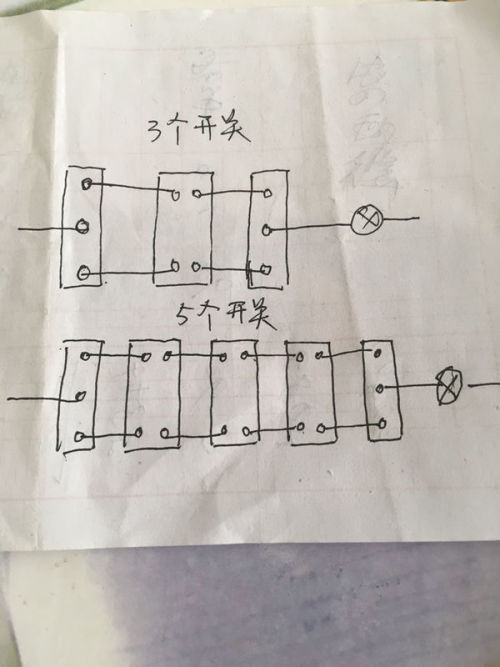

3、一灯四控 一灯四控2个单联双控开关中间加2个单联多控开关，学会了一灯四控，五六七再多控都不在话下，原理都是一样的一开加五孔的接线 一开加五孔这种开关有两种接法，一种是开关控制5孔插座，一种是不。

4、随着电器附属品，开关插座的不断创新发展，插座后的接线方式也在不断发生着改变，家庭装修电路接线的重要性，想必我们不必多说大家也知道今天，就带您了解一下，三开多控开关接线图，多控开关怎么接相关内容三开多控。

5、多控开关接线图需要把火线接入一只双控开关的L接线端子火线进线口，将该开关的L1接线端子火线出线口与另一只双控开关的L1连接，然后将该开关的L2与另一只双控开关的L2连接，然后将另一只双控开关的L3接线端子火线。

6、这样在俩开关之间就有两根直通的线，把它们截断后，接入三控开关 总的来说，不管它6位，或4位，反正火线接L位，如有插口，零线接N位，无插口的，其余是火线出接灯就可以按照下面的电路连线如下图。

7、双开双控开关接线图一个开关控制两个灯断路器电源火线进开关的L 并联到两个开关上面，L1出线进灯，L2出线进另一个灯，零线直接进灯，无论几控开关都是控制火线接线方法，零线直接进灯，火线进双控开关的两个L。

8、可以按照下面一开双控开关接线图来接线把火线接入一只双控开关的L接线端子bai火线进线口，将该开关的L1接线端子火线出线口与另一只双控开关的L1连接然后将该开关的L2与另一只双控开关的L2连接，然后将另一只双控。
